CAD软件是工程设计中常用的绘图工具之一，通过手动输入坐标可以快速准确地完成设计任务。本文将详细介绍CAD中手动输入坐标的步骤及技巧，帮助读者掌握这一重要技能。

打开CAD软件并创建新文件

打开CAD软件后，点击“新建”按钮或选择“文件”菜单中的“新建”选项，在弹出的对话框中选择文件保存路径并点击“确定”按钮。

设置绘图单位和精度

在CAD软件的工具栏中找到“设置”按钮或选择“格式”菜单中的“单位”选项，在弹出的对话框中设置绘图单位和精度，根据设计要求选择合适的单位和精度。

选择合适的绘图工具和命令

根据设计需求选择合适的绘图工具和命令，如线段、圆弧、多边形等。在CAD软件的工具栏中找到相应的绘图工具，点击选择后进入绘图模式。

确定起点坐标

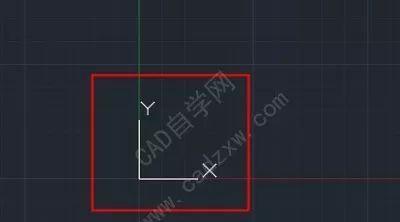

通过手动输入坐标确定起点位置，点击鼠标左键，在CAD绘图界面中标定起点位置。在命令栏中输入坐标值，如“@x,y”表示相对于当前位置的偏移量，“x,y”表示绝对坐标。

绘制图形

通过手动输入坐标确定终点位置，点击鼠标左键，在CAD绘图界面中标定终点位置。根据设计需求选择绘图方式，如直线、弧线等。

使用辅助工具和命令进行修正

在CAD软件中，可以使用辅助工具和命令进行图形的修正和调整。例如，通过“修剪”命令将多余的线段切除，或通过“拉伸”命令改变图形的尺寸。

编辑图形属性

通过手动输入坐标可以编辑图形的属性，如线段的长度、弧线的半径等。在CAD软件的工具栏中找到相应的编辑工具，选择要编辑的图形并输入相应的数值。

复制和移动图形

通过手动输入坐标可以复制和移动图形。在CAD软件的工具栏中找到“复制”和“移动”按钮或选择“修改”菜单中的对应选项，选择要复制或移动的图形并输入目标位置的坐标。

绘制图形组合体

通过手动输入坐标可以绘制复杂的图形组合体。在CAD软件中，可以通过绘制多个基本图形并通过准确的坐标输入进行组合，形成复杂的图形。

创建图层并进行分层管理

通过手动输入坐标可以创建图层并进行分层管理，方便对绘图内容进行分类和控制。在CAD软件的工具栏中找到“图层”按钮或选择“格式”菜单中的“图层”选项，在弹出的对话框中进行图层管理。

设置绘图参数和样式

通过手动输入坐标可以设置绘图参数和样式，如线型、字体等。在CAD软件的工具栏中找到“属性”按钮或选择“格式”菜单中的“样式”选项，在弹出的对话框中进行相应设置。

使用快捷键提高效率

在CAD软件中，可以利用快捷键提高操作效率。例如，使用“Ctrl+Z”撤销操作、使用“Ctrl+S”保存文件等。

保存和导出文件

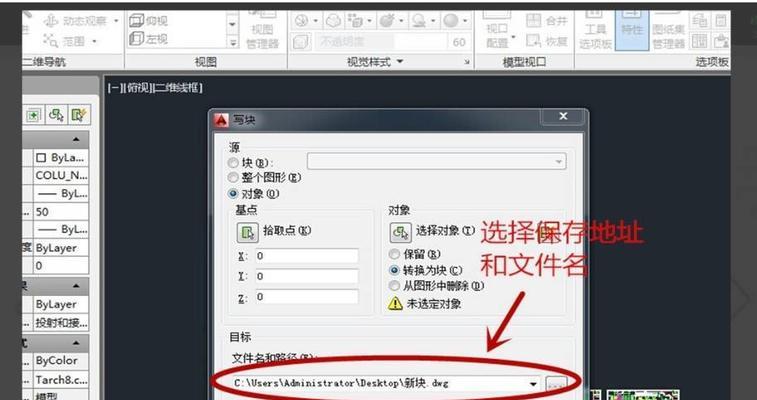

完成绘图后，点击CAD软件工具栏上的“保存”按钮或选择“文件”菜单中的“保存”选项，将绘图文件保存在指定路径下。如果需要导出文件为其他格式，如PDF、JPEG等，可选择“文件”菜单中的“导出”选项。

检查和校对绘图结果

绘图完成后，应仔细检查和校对绘图结果。通过手动输入坐标可以对绘图的准确性进行验证，确保设计要求的实现。

通过CAD软件手动输入坐标可以快速准确地完成设计任务。在使用CAD软件进行绘图时，合理选择绘图工具、熟悉坐标输入方式、善用辅助工具和命令，可以提高绘图效率和精度，帮助工程师顺利完成设计工作。
